一 主要用途
撕裂保護主要有主機傳感器組成，適應各種帶式輸送機綜合保護裝置主機配套使用。接入本質安全型系統信號裝置中，作為帶式輸送機的膠帶縱向撕裂保護之用，防止現場無人看管和漏料時能夠自行緊急停車避免造成重大設備事故的作用。
二 使用環境條件
1、周?chē)h(huán)境相對濕度不大于95%（+25℃時）；
2、振動：加速度50m/s2；
3、沖擊：峰值加速度500m/s2；
4、無強腐蝕的地方；
5、污染等級Ⅲ級；
6、防護等級IP54；
三 主要技術參數
1 外殼防護等級：IP54；
2、接點容量：DC 12V/0.5A；
3、撕裂保護：傳感器主面受到不小于25g/cm2物料作用時輸出低阻值≤500Ω，傳感器主面受到小于
25g/cm2物料作用時輸出高阻值≥1MΩ。
4、信號輸出：無撕裂故障狀態輸出高阻值≥1MΩ；有撕裂故障狀態輸出低阻值≤500Ω；
5、工作方式：連續工作制；
四 型號含義
G V Y 25
主參數：敏感度≤25g/cm2
工作原理：壓敏
工作對象：撕裂
產品類型代號：傳感器
五 工作原理
帶式輸送機正常工作時，此時傳感器進入檢測狀態。膠帶無撕裂故障狀態傳感器輸出阻值≥1MΩ；當膠帶輸送機因某種原因出現撕裂故障時，膠帶撕裂并灑煤，灑煤量達到一定數量使傳感器輸出阻值≤500Ω時，帶式輸送機用綜合保護裝置主機發出膠帶撕裂信號、報警，并延時1s～2s控制主機停機。
六 安裝維護及注意事項
1、傳感器為本質安全型撕裂傳感器，與帶式輸送機用綜合保護裝置主機配套使用，聯接在本質安全型電源電路中。
2、傳感器與傳輸線的相接采用一個三通，當傳感器的使用數量超過一臺時，應每臺串上一只檢測電阻。
3、傳感器安裝離二組托輥中間的距離：L=V.t（V是帶速、t是物料從膠帶自由下落到傳感器上的時間）。如果用于有傾角的膠帶，請將傳感器的兩邊墊平后固定，本傳感器的一個支架為軸式連接，可以轉動
4、當膠帶有嚴重下垂的撕邊現象時，由于下垂的膠帶撕邊的刮碰，也可能導致保護停機。

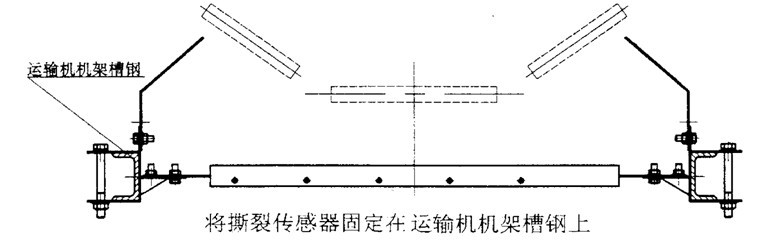

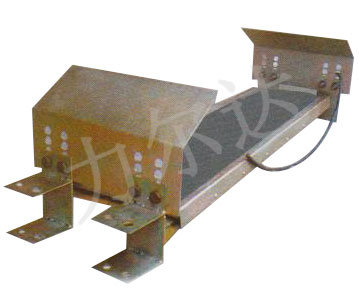

七 外型及安裝示意圖
