適用范圍：
LED－2000型分倉/爐計量系統是在電子皮帶秤稱重系統甚而基礎上，結合計算機硬、軟件處理，構成的一個準確、可靠的連續分倉/爐位計量系統。它通過計算機軟件監測出對不同料倉輸送物料，并實現各料倉物料的準確計量。廣泛應用于電力、冶金、化工、煤炭等行業。
工作原理：
安裝在輸送機上的電子皮帶秤（ICS系列）計算出總的輸煤量及瞬時流量：工業控制計算機實時監測犁煤器起落狀態信號監測裝置，系統軟件通過優先級判定，判斷出某倉某犁煤器正在犁煤，同時實時反映出該倉的上煤量；系統軟件根據皮帶的帶速、稱重點至各煤器之間的距離及各犁煤器之間的距離，建立一定的數學模型，將總煤量質點化，利用數組、堆棧、FIFO等數據結構精確地計算出基段皮帶上煤量，從而精確計算出各倉上煤量，完成分倉計量。
系統主要構成
◆ ICS系列電子皮帶秤
◆ IPC－610型工業控制計算機
◆ ADAM系列模塊（數據采集ADAM）
◆ 通訊板卡PC1745B（RS485)
◆ 犁煤器起落狀態信號監測裝置
系統特點
◆ 皮帶秤計量準確可靠，儀表為中文菜單引導式操作，方便易懂。
◆ 信號監測元件為歐姆龍公司產器，采用無源結點，具有光電隔離功能，性能可靠，壽命長。
◆ 數據采集模塊為光電隔離輸入，抗干擾強，RS485通訊傳輸距離遠。
◆ 工業控制計算機系統軟件為VB編程。

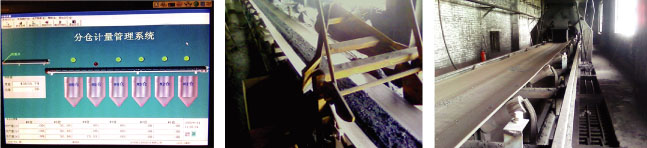

◆ 典型的數據處理模型，動態模擬顯示現場工藝流程，犁煤機起落狀況及各爐各斗分量及總輸煤量。
◆ 系統具有打印輸出功能，可按班、日、月、年及特殊要求打印各爐各斗分量及總輸煤量。方便各類數據的查詢，方便向廠局域網傳送，可根據要求預留廠局域網數據接口。
系統主要參數
◆ 系統綜合精度：±1%
◆ 電子皮帶秤精度優于0.5%
◆ 工作條件與安裝條件：
環境溫度：
◆計算機、儀表：－10℃－40℃ 機械：－20℃－60℃
◆電源：220VAC（＋10%，－15%）. 50HZ：±2%）

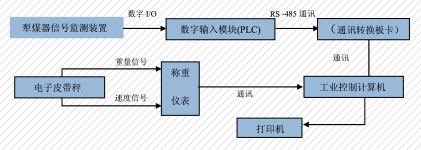

系統原理圖
